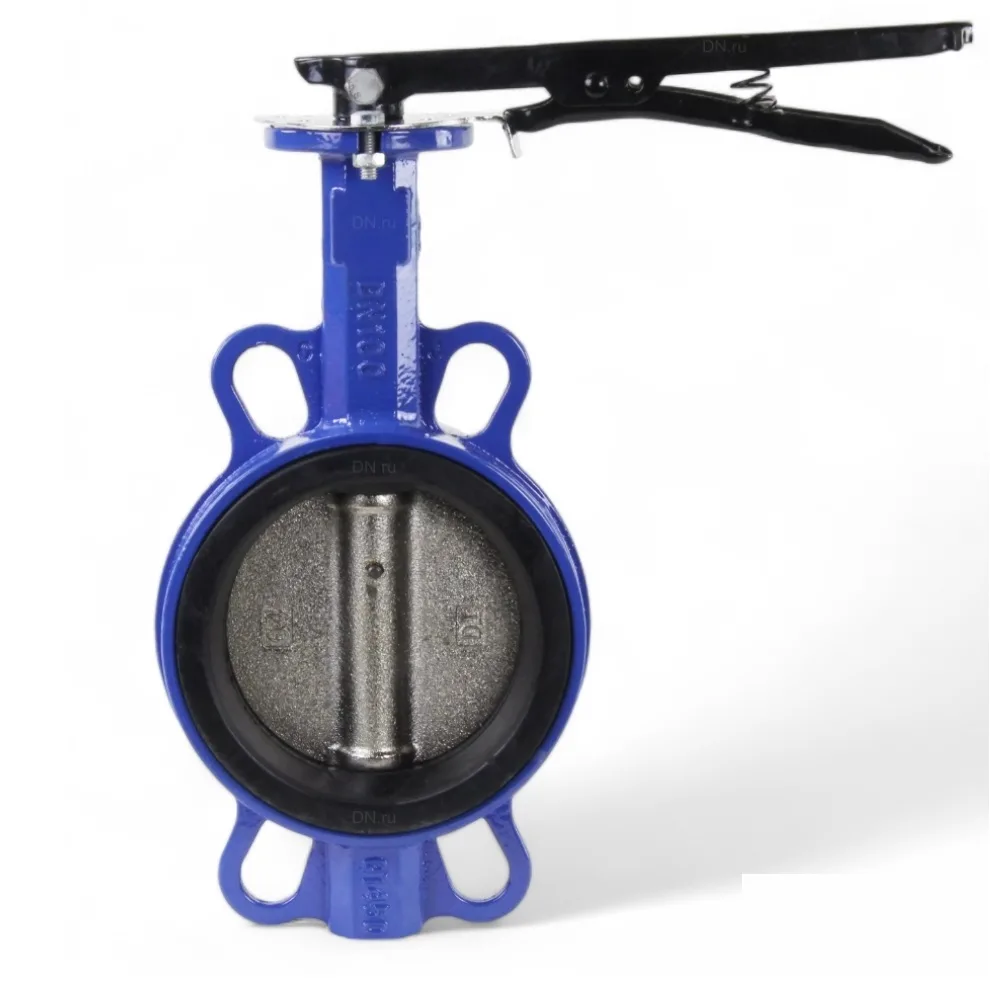

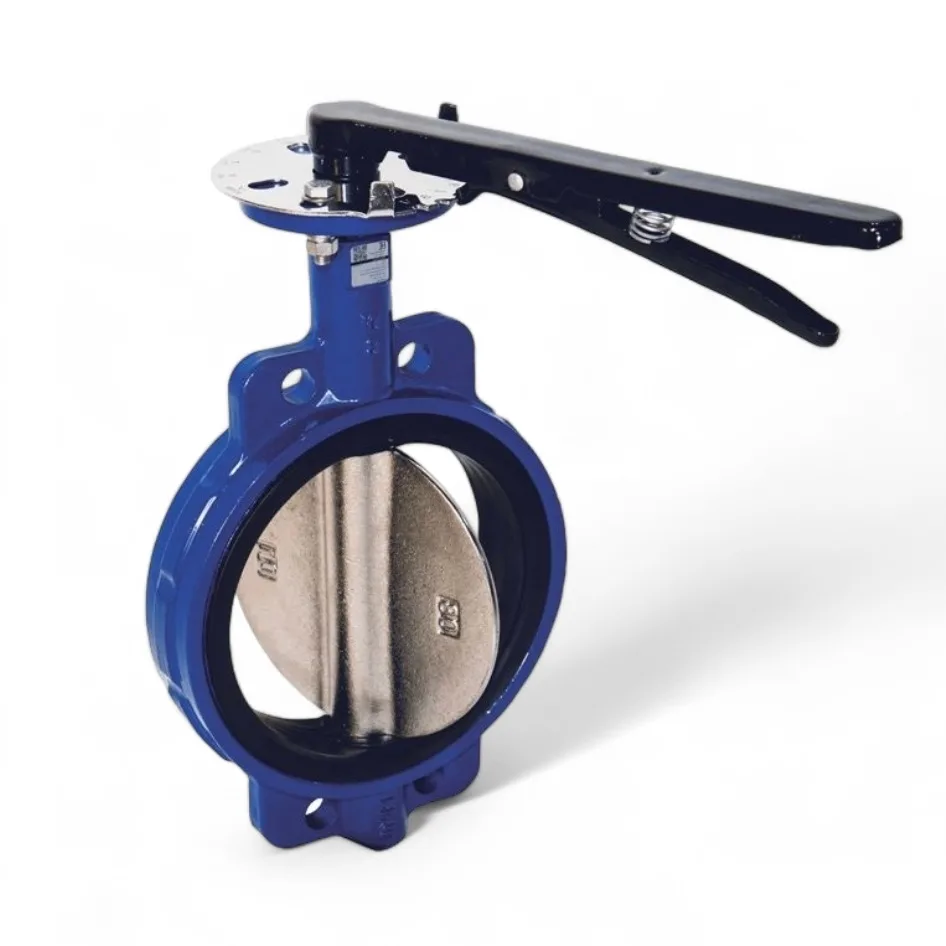

Затвор дисковый DN100 PN16 поворотный межфланцевый

Затвор дисковый DN100 PN16 поворотный межфланцевый

1 175 ₽

Цена:

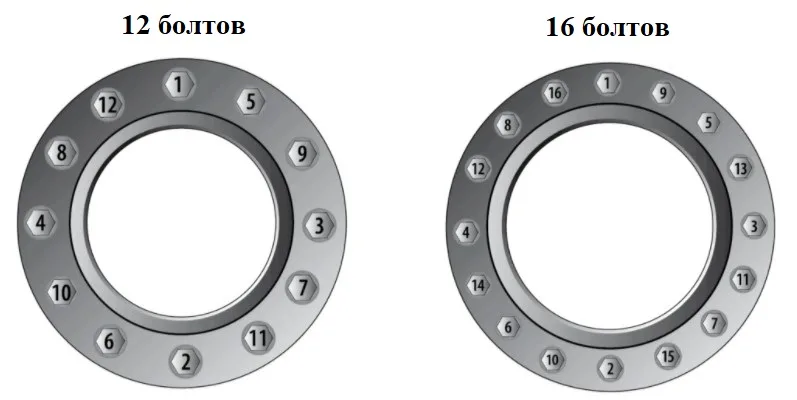

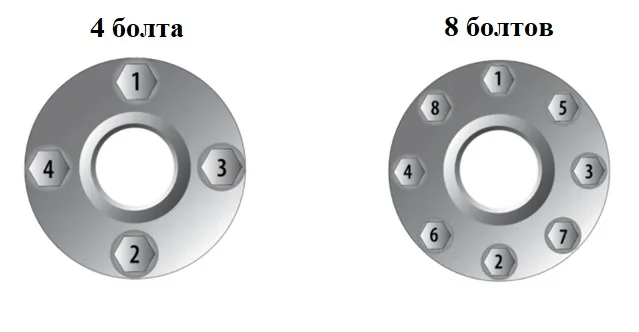

ТАБЛИЦА КРЕПЕЖА ДЛЯ ФЛАНЦЕВ

Ду фланец, мм	Ру, атм.	Фланцы ГОСТ 12820-01
Ду фланец, мм	Ру, атм.	Отверстий	Болт
50	10	4	М16х60
50	16	4	М16х80
65	10	4	М16х60
65	16	4	М16х80
80	10	4	М16х60
80	16	4	М16х80
100	10	8	М16х80
100	16	8	М16х80
125	10	8	М16х80
125	16	8	М16х80
150	10	8	М20х90
150	16	8	М20х90
200	10	8	М20х90
200	16	12	М20х90
250	10	12	М20х90
250	16	12	М24х100
300	10	12	М20х90
300	16	12	М24х100
350	10	16	М20х90
350	16	16	М24х100
400	10	16	М24х100
400	16	16	М27х110
500	10	20	М24х100
500	16	20	М30х130

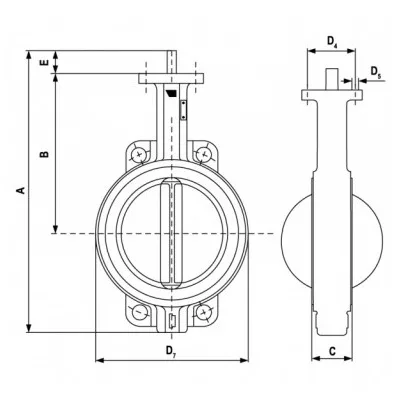

Затвор дисковый - таблица размеров

DN	A	B	D	C	вес
40	253	161	94	43	2.8
50	273	161	100	43	3.0
65	296	175	120	46	3.2
80	308	181	127	46	3.6
100	346	200	156	52	4.9
125	372	213	190	56	7.0
150	397	226	212	56	7.8
200	480	260	268	60	13.2
250	540	292	325	68	19.2
300	624	337	403	78	32.5
350	680	368	436	78	41.3
400	760	400	488	102	53.1
450	801	422	539	114	74.8
500	905	480	593	127	124.7

Затвор дисковый DN100 PN16 поворотный — гарантирует надежную регулировку и перекрытие в трубопроводах различных отраслей. Этот тип затвора широко используется в промышленных, коммунальных и сельскохозяйственных предприятиях, обеспечивая эффективную работу систем водоснабжения, отопления, вентиляции и кондиционирования.

Особенности поворотного затвора:

Высокая надежность — конструкция затвора обеспечивает долгий срок службы и устойчивость к износу, благодаря чему оборудование остается эффективным даже при интенсивной эксплуатации.

далее...

Простота в установке и обслуживании - затвор поворотный легко монтируется в трубопровод, а его обслуживание не требует специальных навыков или инструментов.
Герметичность - обеспечивает полную герметичность, что исключает возможность утечек и гарантирует безопасную эксплуатацию системы.
Универсальность - подходит для работы с различными типами жидкостей и газов, что делает его идеальным решением для множества отраслей.
Экономичность - высокая эффективность работы затвора снижает затраты на эксплуатацию и обслуживание трубопроводной системы.

1 175 ₽

Затвор дисковый - таблица размеров

DN	A	B	D	C	вес
40	253	161	94	43	2.8
50	273	161	100	43	3.0
65	296	175	120	46	3.2
80	308	181	127	46	3.6
100	346	200	156	52	4.9
125	372	213	190	56	7.0
150	397	226	212	56	7.8
200	480	260	268	60	13.2
250	540	292	325	68	19.2
300	624	337	403	78	32.5
350	680	368	436	78	41.3
400	760	400	488	102	53.1
450	801	422	539	114	74.8
500	905	480	593	127	124.7

Артикул: zt100/16 Метки: Затвор дисковый, Затвор межфланцевый, Затвор чугунный

Затвор дисковый поворотный межфланцевый — гарантирует надежную регулировку и перекрытие в трубопроводах различных отраслей. Этот тип затвора широко используется в промышленных, коммунальных и сельскохозяйственных предприятиях, обеспечивая эффективную работу систем водоснабжения, отопления, вентиляции и кондиционирования.

далее...

Особенности поворотного затвора:

Высокая надежность — конструкция затвора обеспечивает долгий срок службы и устойчивость к износу, благодаря чему оборудование остается эффективным даже при интенсивной эксплуатации.
Простота в установке и обслуживании — затвор поворотный легко монтируется в трубопровод, а его обслуживание не требует специальных навыков или инструментов.
Герметичность - обеспечивает полную герметичность, что исключает возможность утечек и гарантирует безопасную эксплуатацию системы.
Универсальность - подходит для работы с различными типами жидкостей и газов, что делает его идеальным решением для множества отраслей.
Экономичность - высокая эффективность работы затвора снижает затраты на эксплуатацию и обслуживание трубопроводной системы.

Описание

ОБЩИЕ ДАННЫЕ

Затвор поворотный дисковый - изготавливается из высококачественных материалов, таких как нержавеющая сталь, чугун и бронза, что обеспечивает его прочность и долговечность. Конструкция затвора включает в себя:

Корпус. Изготавливается из прочных материалов, устойчивых к коррозии и механическим повреждениям.
Диск. Основной рабочий элемент, который поворачивается для регулировки потока.
Уплотнитель. Обеспечивает герметичность и предотвращает утечки.

НАЗНАЧЕНИЕ

Затвор межфланцевый - компактный элемент в группу запорной арматуры. Затворы используются в следующих сферах:
Промышленность - химическая, нефтегазовая, пищевая и фармацевтическая промышленности.
Коммунальное хозяйство - системы водоснабжения и канализации, отопительные системы.
Сельское хозяйство - системы орошения и водоснабжения.

При выборе затвора поворотного важно учитывать следующие параметры:
- Диаметр трубопровода.
- Рабочее давление и температура.
- Тип рабочей среды.

МОНТАЖ ЗАТВОРА

Для монтажа потребуются следующие инструменты и материалы:

- Фланцы трубопровода.
- Уплотнительные кольца (прокладки).
- Болты и гайки.
- Динамометрический ключ.
- Гаечные ключи.
- Рулетка.
- Уровень.

Полную инструкцию скачайте по ссылке в разделе "Документы".

ТАБЛИЦА КРЕПЕЖА ДЛЯ ФЛАНЦЕВ

Ду фланец, мм	Ру, атм.	Фланцы ГОСТ 12820-01
Ду фланец, мм	Ру, атм.	Отверстий	Болт
50	10	4	М16х60
50	16	4	М16х80
65	10	4	М16х60
65	16	4	М16х80
80	10	4	М16х60
80	16	4	М16х80
100	10	8	М16х80
100	16	8	М16х80
125	10	8	М16х80
125	16	8	М16х80
150	10	8	М20х90
150	16	8	М20х90
200	10	8	М20х90
200	16	12	М20х90
250	10	12	М20х90
250	16	12	М24х100
300	10	12	М20х90
300	16	12	М24х100
350	10	16	М20х90
350	16	16	М24х100
400	10	16	М24х100
400	16	16	М27х110
500	10	20	М24х100
500	16	20	М30х130

Характеристики

Вес	4,9 кг
Габариты	346 × 156 × 52 мм
Материал	Чугун
Тип	межфланцевый
Материал диска	Чугун
Давление Рабочее давление (атм.)	16
Диаметр, мм Номинальный диаметр, мм	100
ГОСТ	ГОСТ 13547-2015
Единица измерения	шт
Способ монтажа	Фланец
Страна изготовитель	Россия

доставка и оплата

Условия доставки

- Стоимость доставки от 3000 руб. по Краснодару.
- Доставка осуществляется собственным и наёмным транспортом.
- Уведомление об оплате обязательно.
- Стоимость доставки по Краснодарскому краю рассчитывается индивидуально.

В Таблице приведена справочная стоимость Доставки (тыс.руб.) на популярные направления:

Направление	км	Газель	Еврофура
Анапа	163	18	30
Армавир	230	25	40
Афипский	30	10	18
Белореченск	110	15	28
Геленджик	195	20	38
Ейск	255	25	45
Каневская	135	16	28
Кропоткин	150	18	30
Лабинск	200	20	38

Направление	км	Газель	Еврофура
Майкоп	135	18	35
Новороссийск	150	25	35
Пластуновская	50	12	25
Славянск на Кубани	90	12	25
Темрюк	146	20	40
Тихорецк	160	22	42
Туапсе	160	25	45
Усть Лабинск	75	15	35
Яблоновский	12	10	25

Условия оплаты

Работаем с Юридическими лицами
Безналичный расчёт
Безналичный расчет путем перевода на р/с в СБЕРБАНК РОССИИ с учетом НДС.
Получите счет на оплату после оформления заказа
Оплатите через любой банк на территории РФ.
Отсрочка платежа - доступна нашим клиентам.

Заказ товара и условия оплаты можно обсудить с Вашим менеджером.

Документы

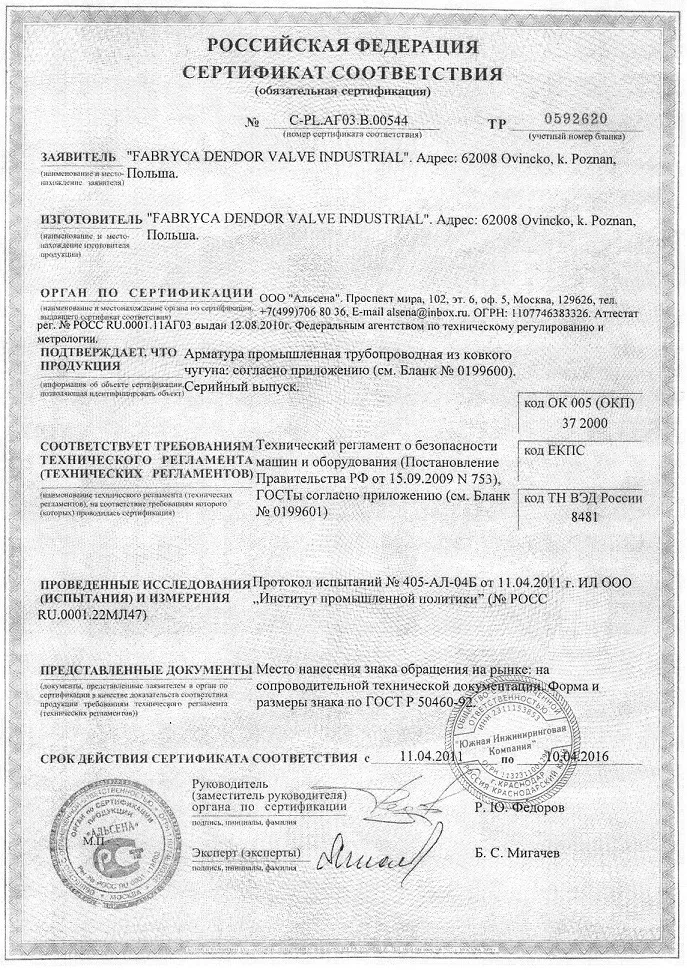

Сертификат затвор

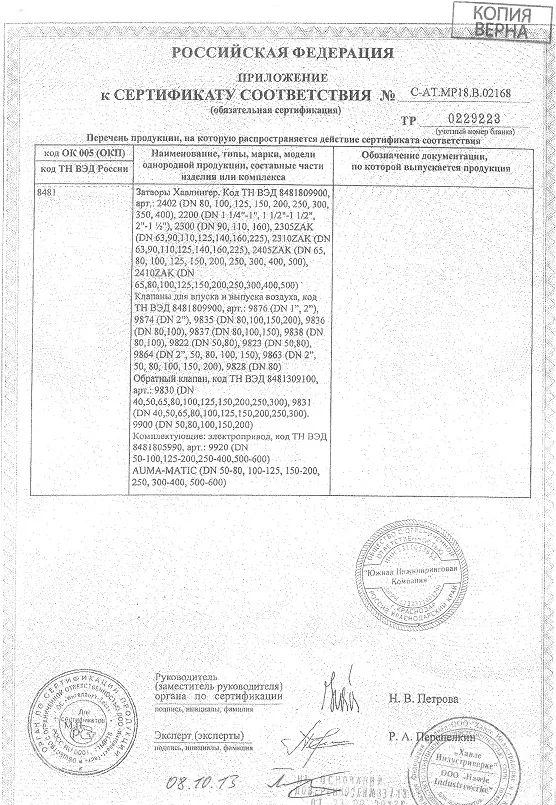

Приложение
