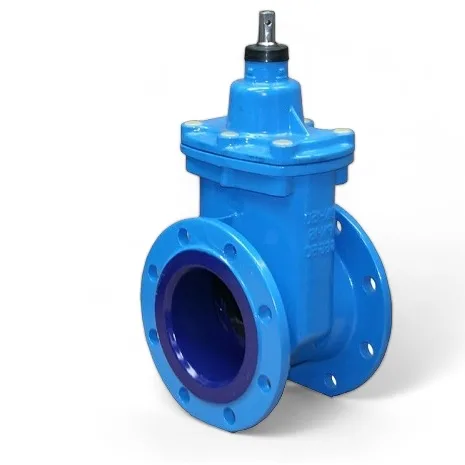

Задвижка DN125 PN10 30ч39р с обрезиненным клином
Задвижка DN125 PN10 30ч39р с обрезиненным клином
Задвижка DN125 PN10 30ч39р с обрезиненным клином
Задвижка DN125 PN10 30ч39р с обрезиненным клином
Задвижка DN125 PN10 30ч39р с обрезиненным клином
Задвижка DN125 PN10 30ч39р с обрезиненным клином
Задвижка DN125 PN10 30ч39р с обрезиненным клином
Задвижка DN125 PN10 30ч39р с обрезиненным клином

Задвижка DN125 PN10 30ч39р с обрезиненным клином

Задвижка DN125 PN10 30ч39р с обрезиненным клином
Задвижка DN125 PN10 30ч39р с обрезиненным клином
Задвижка DN125 PN10 30ч39р с обрезиненным клином
Задвижка DN125 PN10 30ч39р с обрезиненным клином
    Добавить в список желаний

    8 440 ₽

    Цена:

    расчет крепежа
    ТАБЛИЦА КРЕПЕЖА ДЛЯ ФЛАНЦЕВ
    Ду фланец, мм Ру, атм. Фланцы ГОСТ 12820-01
    Отверстий Болт
    50 10 4 М16х60
    16 4 М16х80
    65 10 4 М16х60
    16 4 М16х80
    80 10 4 М16х60
    16 4 М16х80
    100 10 8 М16х80
    16 8 М16х80
    125 10 8 М16х80
    16 8 М16х80
    150 10 8 М20х90
    16 8 М20х90
    200 10 8 М20х90
    16 12 М20х90
    250 10 12 М20х90
    16 12 М24х100
    300 10 12 М20х90
    16 12 М24х100
    350 10 16 М20х90
    16 16 М24х100
    400 10 16 М24х100
    16 16 М27х110
    500 10 20 М24х100
    16 20 М30х130

    Размеры задвижек 30ч39р

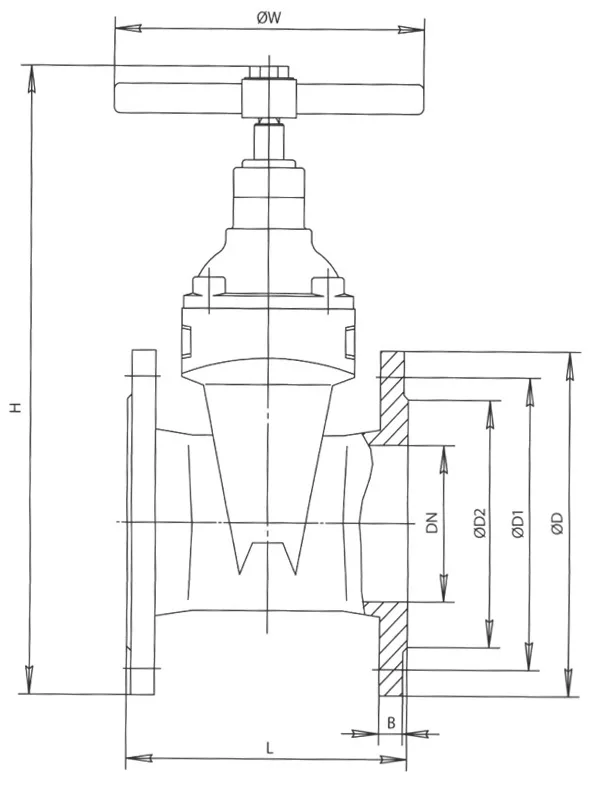

    Чертеж задвижка
    DN L H D D2 W вес
    50 150 310 160 102 160 10
    65 170 350 180 122 160 15
    80 180 385 195 133 200 17
    100 190 425 215 158 200 19
    125 200 495 245 184 280 27
    150 210 565 280 212 280 34
    200 230 680 335 268 320 58
    250 250 800 405 320 320 83
    300 270 895 460 370 420 130
    350 290 1040 520 430 420 177
    400 310 1185 580 482 630 218
    500 350 1440 710 585 730 400
    Таблица размеров

    Задвижка DN125 PN10 30ч39р с обрезиненным клином — надежное решение для ваших трубопроводных систем. Данная задвижка отличается превосходными характеристиками, обеспечивающими эффективную и безопасную эксплуатацию.

    Ключевые особенности задвижки 30ч39р с обрезиненным клином:

    • Обрезиненный клин — обеспечивает плотное закрытие и предотвращает утечки, продлевая срок службы изделия.
    • Высокая пропускная способность — оптимальная конструкция обеспечивает минимальные потери давления в трубопроводе.
    • Устойчивость к коррозии — корпус и другие металлические части изготовлены из высококачественных материалов, стойких к воздействию агрессивных сред.
    далее...
    • Простота и удобство в эксплуатации - плавный ход шпинделя и четкое позиционирование клина делают управление задвижкой легким и интуитивно понятным.
      Надежность и долговечность - конструкция задвижки рассчитана на многолетнюю безаварийную работу в различных условиях эксплуатации.
    • Задвижка 30ч39р с обрезиненным клином - идеальное решение для широкого спектра применений в таких отраслях, как: нефтегазовая промышленность, водоснабжение, теплоэнергетика и многие другие. Ее высокие технические характеристики и безупречное качество сборки гарантируют бесперебойную работу в системах водоснабжения с высокими требованиями.

    8 440 ₽

    Добавить в список желаний

    Размеры задвижек 30ч39р

    Чертеж задвижка
    DN L H D D2 W вес
    50 150 310 160 102 160 10
    65 170 350 180 122 160 15
    80 180 385 195 133 200 17
    100 190 425 215 158 200 19
    125 200 495 245 184 280 27
    150 210 565 280 212 280 34
    200 230 680 335 268 320 58
    250 250 800 405 320 320 83
    300 270 895 460 370 420 130
    350 290 1040 520 430 420 177
    400 310 1185 580 482 630 218
    500 350 1440 710 585 730 400
    Таблица размеров
    Артикул: zkl125/10 Метки: , ,

    Задвижка 30ч39р с обрезиненным клином - надежное решение для ваших трубопроводных систем.
    Данная задвижка отличается превосходными характеристиками, обеспечивающими эффективную и безопасную эксплуатацию.

    далее...

    Ключевые особенности задвижки 30ч39р с обрезиненным клином:

    • Обрезиненный клин - обеспечивает плотное закрытие и предотвращает утечки, продлевая срок службы изделия.
    • Высокая пропускная способность - оптимальная конструкция обеспечивает минимальные потери давления в трубопроводе.
    • Устойчивость к коррозии - корпус и другие металлические части изготовлены из высококачественных материалов, стойких к воздействию агрессивных сред.
    • Простота и удобство в эксплуатации - плавный ход шпинделя и четкое позиционирование клина делают управление задвижкой легким и интуитивно понятным.
      Надежность и долговечность - конструкция задвижки рассчитана на многолетнюю безаварийную работу в различных условиях эксплуатации.
    • Задвижка 30ч39р с обрезиненным клином - идеальное решение для широкого спектра применений в таких отраслях, как: нефтегазовая промышленность, водоснабжение, теплоэнергетика и многие другие. Ее высокие технические характеристики и безупречное качество сборки гарантируют бесперебойную работу в системах водоснабжения с высокими требованиями.
    Описание

    ОБЩИЕ ДАННЫЕ

    Задвижка 30ч39р - это новое поколение задвижек заменяющее устаревший тип 30ч6бр.

    Эпоксидное покрытие корпуса задвижки обеспечивает исключительную защиту от коррозии. Минимальная толщина покрытия для соблюдения гарантийного срока службы 50 лет -  200мкм. В целом именно использование новых современных материалов, таких как высокопрочный чугун GJ-S400, латунь, износостойкие полимеры, и.т.д.  позволило задвижкам с обрезиненным клином обеспечить высокое качество запирания.

    НАЗНАЧЕНИЕ

    Задвижки с обрезиненным клином - основной элемент входящий в группу запорной арматуры. Они обеспечивают герметичное перекрытие трубопровода. В некоторых случаях возможно использование задвижки для управления потока рабочей среды.
    В зависимости от диаметра и технического задания возможно применение различных типов управления:

    • штурвал
    • редуктор
    • электропривод.

    МОНТАЖ ЗАДВИЖЕК

    Для монтажа потребуются фланцы и крепеж - болты и гайки. Воспользуйтесь данными из таблицы (перейдите по ссылке "Расчет Крепежа") чтобы не ошибиться в подборе необходимых материалов.

    Используйте паронитовые прокладки с диаметрами соответствующим фланцам. Обратите внимание на правильный порядок затягивания болтов на фланцевых соединениях.

    порядок затягивания болтов
    порядок затягивания болтов

    расчет крепежа для фланцев
    ТАБЛИЦА КРЕПЕЖА ДЛЯ ФЛАНЦЕВ
    Ду фланец, мм Ру, атм. Фланцы ГОСТ 12820-01
    Отверстий Болт
    50 10 4 М16х60
    16 4 М16х80
    65 10 4 М16х60
    16 4 М16х80
    80 10 4 М16х60
    16 4 М16х80
    100 10 8 М16х80
    16 8 М16х80
    125 10 8 М16х80
    16 8 М16х80
    150 10 8 М20х90
    16 8 М20х90
    200 10 8 М20х90
    16 12 М20х90
    250 10 12 М20х90
    16 12 М24х100
    300 10 12 М20х90
    16 12 М24х100
    350 10 16 М20х90
    16 16 М24х100
    400 10 16 М24х100
    16 16 М27х110
    500 10 20 М24х100
    16 20 М30х130
    Характеристики
    Вес 27 кг
    Габариты 495 × 200 × 245 мм
    Материал

    Чугун
    Тип

    30ч39р
    Давление Рабочее давление (атм.)

    10
    Диаметр, мм Номинальный диаметр, мм

    ГОСТ

    ГОСТ 9544-93
    Единица измерения

    шт
    Способ монтажа

    Фланец
    Страна изготовитель

    Россия
    доставка и оплата

    Условия доставки

    - Стоимость доставки от 3000 руб. по Краснодару.
    - Доставка осуществляется собственным и наёмным транспортом.
    - Уведомление об оплате обязательно.
    - Стоимость доставки по Краснодарскому краю рассчитывается индивидуально.

    В Таблице приведена справочная стоимость Доставки (тыс.руб.) на популярные направления:

    Направление

    км

    Газель

    Еврофура

    Анапа

    163

    18

    30

    Армавир

    230

    25

    40

    Афипский

    30

    10

    18

    Белореченск

    110

    15

    28

    Геленджик

    195

    20

    38

    Ейск

    255

    25

    45

    Каневская

    135

    16

    28

    Кропоткин

    150

    18

    30

    Лабинск

    200

    20

    38

    Направление

    км

    Газель

    Еврофура

    Майкоп

    135

    18

    35

    Новороссийск

    150

    25

    35

    Пластуновская

    50

    12

    25

    Славянск на Кубани

    90

    12

    25

    Темрюк

    146

    20

    40

    Тихорецк

    160

    22

    42

    Туапсе

    160

    25

    45

    Усть Лабинск

    75

    15

    35

    Яблоновский

    12

    10

    25

    Условия оплаты

    • Работаем с Юридическими лицами
    • Безналичный расчёт
    • Безналичный расчет путем перевода на р/с в СБЕРБАНК РОССИИ с учетом НДС.
    • Получите счет на оплату после оформления заказа
    • Оплатите через любой банк на территории РФ.
    • Отсрочка платежа - доступна нашим клиентам.

    Заказ товара и условия оплаты можно обсудить с Вашим менеджером.

    Документы

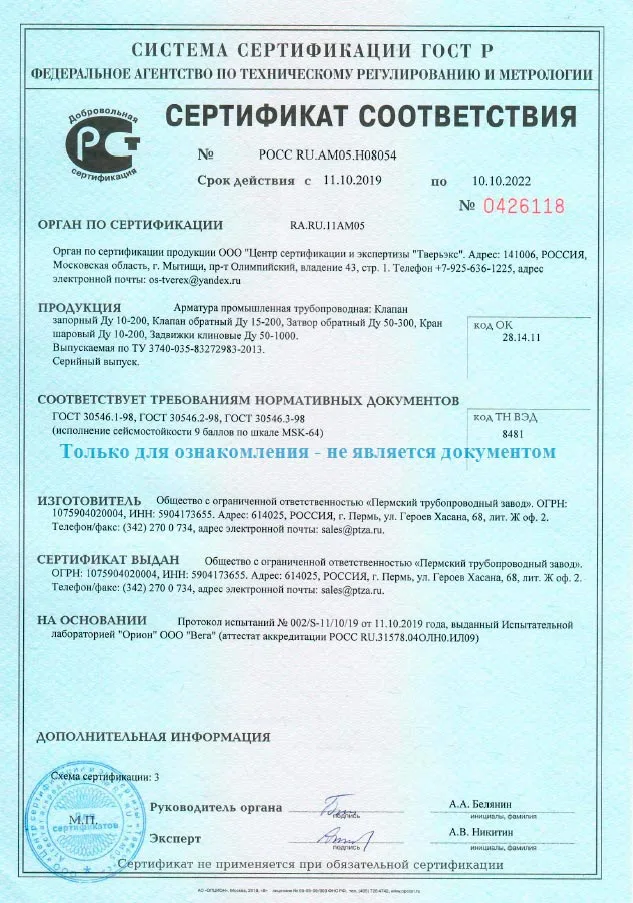

    Сертификат задвижка 30ч39р
