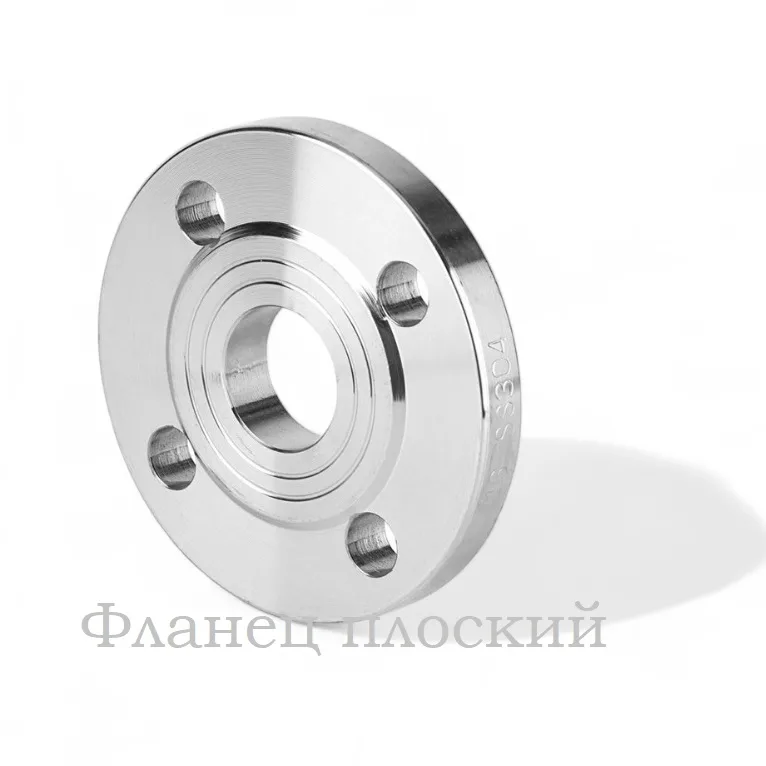

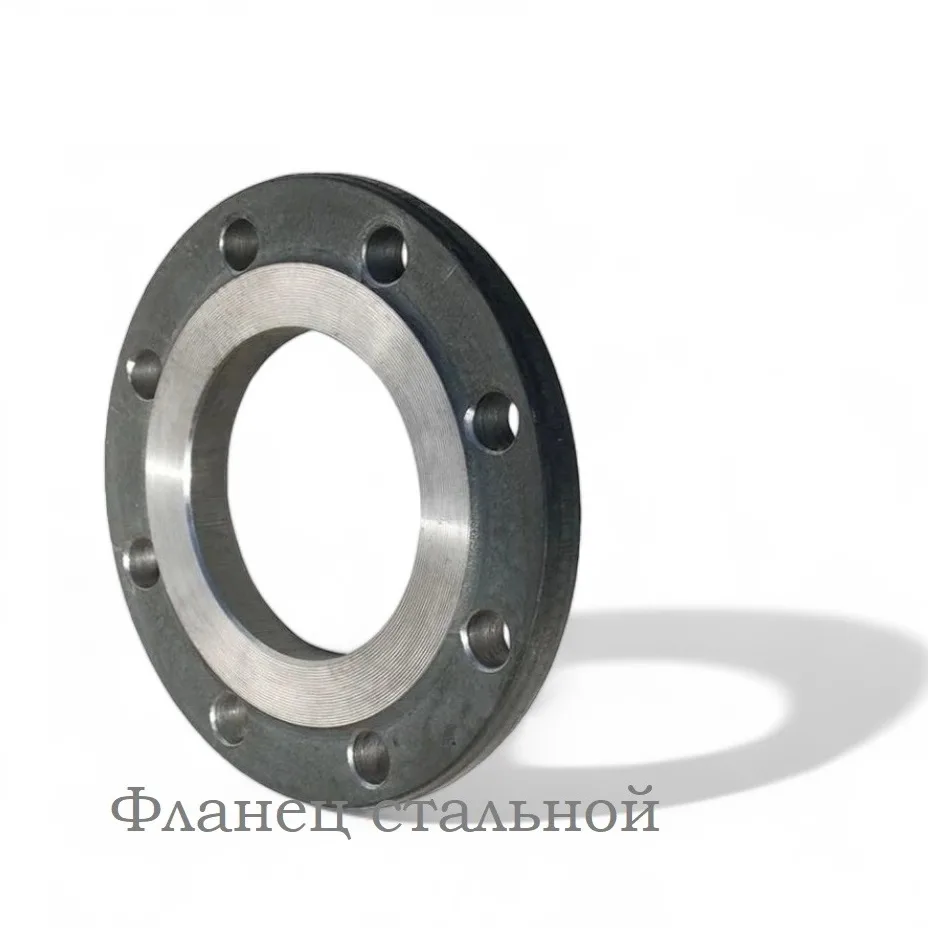

Фланец стальной DN40 PN16 плоский
Фланец стальной DN40 PN16 плоский
Фланец стальной DN40 PN16 плоский
Фланец стальной DN40 PN16 плоский
Фланец стальной DN40 PN16 плоский
Фланец стальной DN40 PN16 плоский

Фланец стальной DN40 PN16 плоский

Фланец стальной DN40 PN16 плоский
Фланец стальной DN40 PN16 плоский
Фланец стальной DN40 PN16 плоский
    Добавить в список желаний

    400 ₽шт

    Цена:

    расчет крепежа
    ТАБЛИЦА КРЕПЕЖА ДЛЯ ФЛАНЦЕВ
    Ду фланец, мм Ру, атм. Фланцы ГОСТ 12820-01
    Отверстий Болт
    50 10 4 М16х60
    16 4 М16х80
    65 10 4 М16х60
    16 4 М16х80
    80 10 4 М16х60
    16 4 М16х80
    100 10 8 М16х80
    16 8 М16х80
    125 10 8 М16х80
    16 8 М16х80
    150 10 8 М20х90
    16 8 М20х90
    200 10 8 М20х90
    16 12 М20х90
    250 10 12 М20х90
    16 12 М24х100
    300 10 12 М20х90
    16 12 М24х100
    350 10 16 М20х90
    16 16 М24х100
    400 10 16 М24х100
    16 16 М27х110
    500 10 20 М24х100
    16 20 М30х130

    Фланцы Ру 10. ГОСТ 12815-80 - таблица размеров

    Чертеж фланца Ру 10 - таблица размеров
    DN D K dp b d
    15 95 65 19 10 14
    20 105 75 26 12 14
    25 115 85 33 12 14
    32 135 100 39 14 18
    40 145 110 46 15 18
    50 160 125 59 15 18
    65 180 145 78 17 18
    80 195 160 91 17 18
    100 215 180 110 19 18
    125 245 210 135 21 18
    150 280 240 161 21 22
    200 335 295 222 21 22
    250 390 350 273 23 22
    300 440 400 325 24 22
    350 500 460 377 24 22
    400 565 515 426 26 26
    500 670 620 530 28 26
    600 780 725 630 31 30
    800 1010 950 820 37 33
    1000 1220 1160 1020 43 33
    Таблица размеров

    Фланец стальной DN40 PN16 плоский — является неотъемлемой частью трубопроводной системы. Он обеспечивает надежное соединение и герметичность. Фланцевое соединение позволяет оперативно произвести замену или ремонт любого инженерного оборудования. Вы можете модернизировать и масштабировать Ваши инженерные сети применяя минимум сварочных работ. Замена прокладок и метизов многократно увеличивает срок службы герметичного фланцевого соединения.

    Особенности стальных фланцев:

        • Высокая прочность и надежность — стальная конструкция обеспечивает долговечность и безопасность соединения.
        • Устойчивость к коррозии — специальные покрытия и сплавы защищают фланцы от коррозии и агрессивных сред.
          далее...
          • Универсальность применения  - фланцы стальные применяются в различных отраслях, таких как нефтегазовая промышленность, химическая промышленность, энергетика и строительство.
          • Различные исполнения - помимо плоских фланцев так же существуют варианты воротникового исполнения, нержавеющие, фланцы для пнд труб с вариантами давления от 6 до 40атм.

    400 ₽шт

    Добавить в список желаний

    Фланцы Ру 10. ГОСТ 12815-80 - таблица размеров

    Чертеж фланца Ру 10 - таблица размеров
    DN D K dp b d
    15 95 65 19 10 14
    20 105 75 26 12 14
    25 115 85 33 12 14
    32 135 100 39 14 18
    40 145 110 46 15 18
    50 160 125 59 15 18
    65 180 145 78 17 18
    80 195 160 91 17 18
    100 215 180 110 19 18
    125 245 210 135 21 18
    150 280 240 161 21 22
    200 335 295 222 21 22
    250 390 350 273 23 22
    300 440 400 325 24 22
    350 500 460 377 24 22
    400 565 515 426 26 26
    500 670 620 530 28 26
    600 780 725 630 31 30
    800 1010 950 820 37 33
    1000 1220 1160 1020 43 33
    Таблица размеров
    Артикул: f40/16 Метки: ,

    Фланец стальной плоский - является неотъемлемой частью трубопроводной системы, обеспечивает надежное соединение и герметичность. Фланцевое соединение позволяет оперативно произвести замену или ремонт любого инженерного оборудования.

    далее...

    Вы можете модернизировать и масштабировать Ваши инженерные сети применяя минимум сварочных работ. Замена прокладок и метизов многократно увеличивает срок службы герметичного фланцевого соединения.

    Особенности стальных фланцев:

    • Высокая прочность и надежность - стальная конструкция обеспечивает долговечность и безопасность соединения.
    • Устойчивость к коррозии - специальные покрытия и сплавы защищают фланцы от коррозии и агрессивных сред.
    • Универсальность применения  - фланцы стальные применяются в различных отраслях, таких как нефтегазовая промышленность, химическая промышленность, энергетика и строительство.
    • Различные исполнения - помимо плоских фланцев так же существуют варианты воротникового исполнения, нержавеющие, фланцы для пнд труб с вариантами давления от 6 до 40атм.
    Описание

    ОБЩИЕ ДАННЫЕ

    Фланец расточенный для ПНД - это незаменимый элемент при монтаже полиэтиленовых трубопроводов. Обеспечивает прочное и герметичное соединение пнд труб различного диаметра. Он изготавливается из высококачественной стали, что гарантирует долговечность и надежность эксплуатации. Для монтажа фланцев Вам потребуются дополнительно втулки под фланец соответствующего диаметра. Вот основные параметры расточенных фланцев:
    • Материал - углеродистая сталь
    • Диаметры: от 15 до 2000 мм
    • Тип соединения - на втулку
    • Рабочее давление - до 16 атм
    • Температурный диапазон - от -60 до +100 °C

    НАЗНАЧЕНИЕ

    В строительстве стальные фланцы используются для соединения трубопроводов, водопроводных систем, а также для монтажа запорно-регулирующей арматуры. В нефтегазовой отрасли расточенные фланцы используются в сопутствующих системах, обеспечивающих функционирование основной магистрали. В химической промышленности прижимные фланцы также используются в системах подачи и отвода жидкостей и газов в химических реакторах и других технологических установках. Условия применения расточенных фланцев ограниченно только требованиями к эксплуатации полиэтиленовых труб. Поэтому в газопроводах и системах ГВС и отопления фланцы применяются повсеместно.

    МОНТАЖ ФЛАНЦЕВ

    Монтаж расточенных фланцев требует соблюдения определенных правил и процедур для обеспечения надежного и герметичного соединения. Вам потребуются:
    • Ключи (гаечные, разводные и т.д.)
    • Динамометрический ключ
    • Уплотнительные прокладки
    • Смазка для болтов (антизадирная паста)
    • Очиститель и растворитель.
    Полную инструкцию можно скачать в разделе "Документы".
    порядок затягивания болтов
    порядок затягивания болтов

    расчет крепежа для фланцев
    ТАБЛИЦА КРЕПЕЖА ДЛЯ ФЛАНЦЕВ
    Ду фланец, мм Ру, атм. Фланцы ГОСТ 12820-01
    Отверстий Болт
    50 10 4 М16х60
    16 4 М16х80
    65 10 4 М16х60
    16 4 М16х80
    80 10 4 М16х60
    16 4 М16х80
    100 10 8 М16х80
    16 8 М16х80
    125 10 8 М16х80
    16 8 М16х80
    150 10 8 М20х90
    16 8 М20х90
    200 10 8 М20х90
    16 12 М20х90
    250 10 12 М20х90
    16 12 М24х100
    300 10 12 М20х90
    16 12 М24х100
    350 10 16 М20х90
    16 16 М24х100
    400 10 16 М24х100
    16 16 М27х110
    500 10 20 М24х100
    16 20 М30х130
    Характеристики
    Вес 1,72 кг
    Материал

    Сталь
    Тип

    свободный
    Диаметр, мм Номинальный диаметр, мм

    Давление Рабочее давление (атм.)

    16
    Количество отверстий Количество отверстий для болтов

    4
    ГОСТ

    ГОСТ 12820-80
    Единица измерения

    шт
    Способ монтажа

    сварка
    Страна изготовитель

    Россия
