Фланец прижимной для ПНД DN 200 PN10
Фланец прижимной для ПНД DN 200 PN10
Фланец прижимной для ПНД DN 200 PN10
Фланец прижимной для ПНД DN 200 PN10
Фланец прижимной для ПНД DN 200 PN10
Фланец прижимной для ПНД DN 200 PN10

Фланец прижимной для ПНД DN 200 PN10

Фланец прижимной для ПНД DN 200 PN10
Фланец прижимной для ПНД DN 200 PN10
Фланец прижимной для ПНД DN 200 PN10
    Добавить в список желаний

    2 338 ₽шт

    Цена:

    расчет крепежа
    ТАБЛИЦА КРЕПЕЖА ДЛЯ ФЛАНЦЕВ
    Ду фланец, мм Ру, атм. Фланцы ГОСТ 12820-01
    Отверстий Болт
    50 10 4 М16х60
    16 4 М16х80
    65 10 4 М16х60
    16 4 М16х80
    80 10 4 М16х60
    16 4 М16х80
    100 10 8 М16х80
    16 8 М16х80
    125 10 8 М16х80
    16 8 М16х80
    150 10 8 М20х90
    16 8 М20х90
    200 10 8 М20х90
    16 12 М20х90
    250 10 12 М20х90
    16 12 М24х100
    300 10 12 М20х90
    16 12 М24х100
    350 10 16 М20х90
    16 16 М24х100
    400 10 16 М24х100
    16 16 М27х110
    500 10 20 М24х100
    16 20 М30х130

    Фланцы для ПНД Ру 10 - таблица размеров

    Чертеж фланец для ПНД - размеры
    DN PE D K dp b d
    15 20 95 65 19 10 14
    20 25 105 75 26 12 14
    25 32 115 85 33 12 14
    32 40 135 100 39 14 18
    40 50 145 110 46 15 18
    50 63 160 125 59 15 18
    65 75 180 145 78 17 18
    80 90 195 160 91 17 18
    100 110 215 180 110 19 18
    100 125 250 210 135 20 18
    125 140 245 210 135 21 18
    150 160 280 240 161 21 22
    150 180 285 240 188 22 22
    200 225 335 295 222 21 22
    250 250 390 350 273 23 22
    250 280 395 350 294 26 22
    300 315 440 400 325 24 22
    350 355 500 460 377 24 22
    400 400 565 515 426 26 26
    450 450 615 565 465 28 26
    500 500 670 620 530 28 26
    600 560 780 725 630 31 30
    600 630 780 725 645 28 30
    700 710 894 840 740 30 30
    800 800 1010 950 820 37 33
    900 900 1115 1050 947 34 33
    1000 1000 1220 1160 1020 43 33
    Таблица размеров

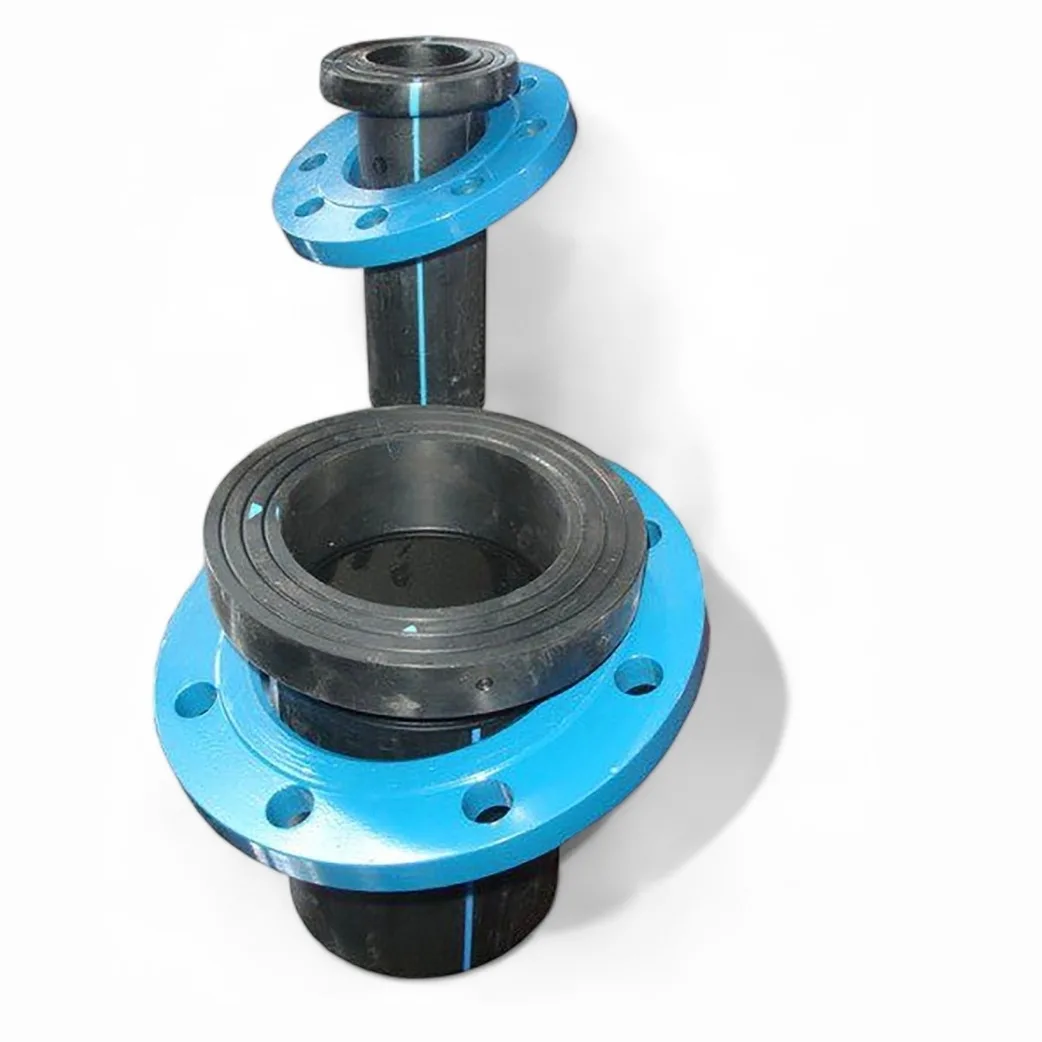

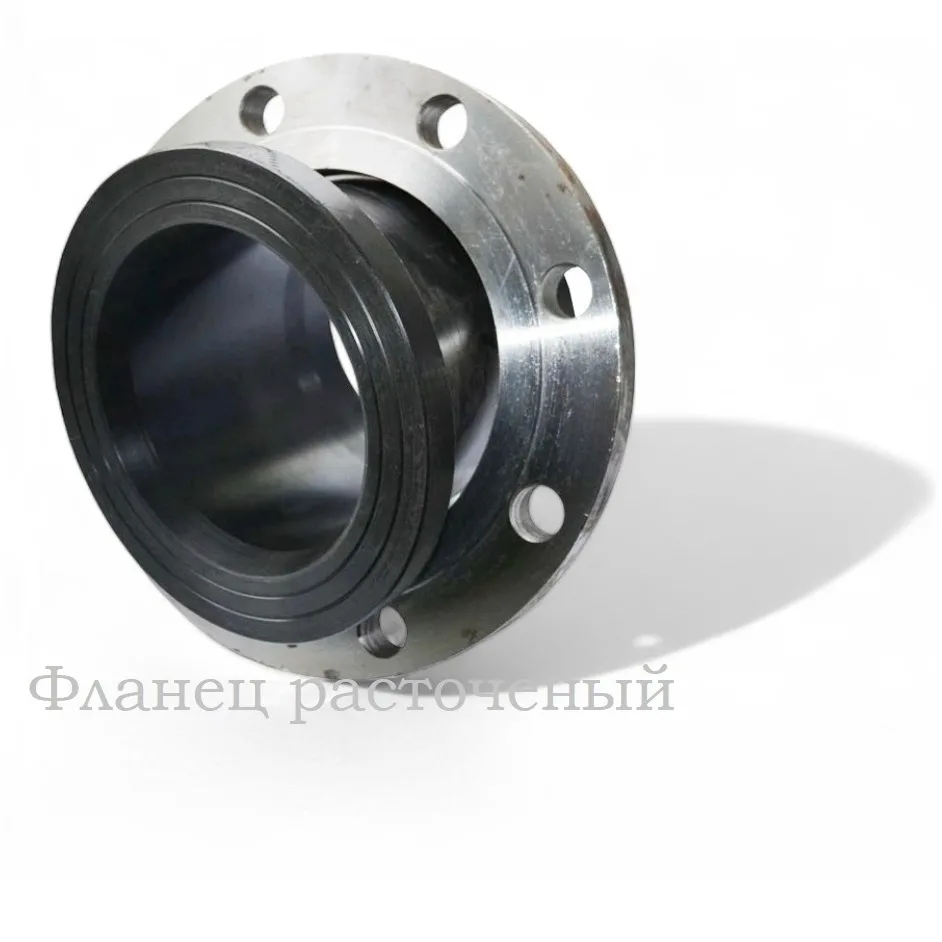

    Фланец прижимной расточенный DN 200 PN10 — это элемент полиэтиленовой трубопроводной системы обеспечивающий надежное соединение и герметичность. Фланцевое соединение позволяет оперативно произвести замену или ремонт любого инженерного оборудования. Вы можете модернизировать и масштабировать ПНД сети применяя минимум сварочных работ. Замена прокладок и метизов многократно увеличивает срок службы герметичного фланцевого соединения.

    Особенности расточенных фланцев:

        • Высокая прочность и надежность — стальная конструкция обеспечивает долговечность и безопасность соединения.
        • Устойчивость к коррозии — специальные покрытия и сплавы защищают фланцы от коррозии и агрессивных сред.
          далее...
          • Универсальность применения  - фланцы стальные применяются в различных отраслях, таких как нефтегазовая промышленность, химическая промышленность, энергетика и строительство.

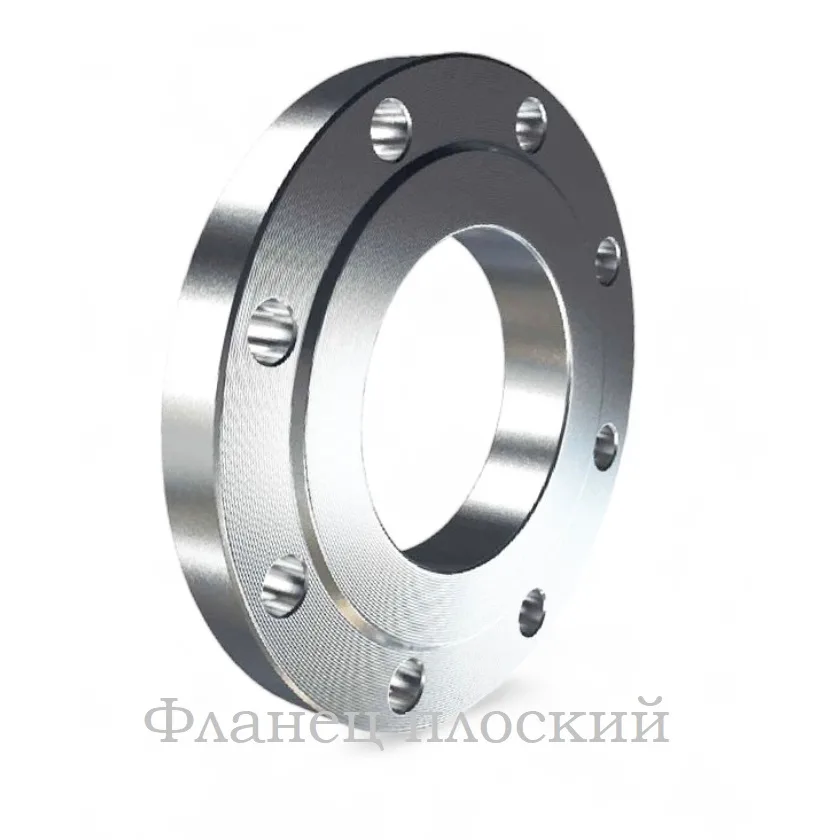

          • Различные исполнения - помимо плоских фланцев так же существуют варианты воротникового исполнения, нержавеющие, фланцы для пнд труб с вариантами давления от 6 до 40атм.

    2 338 ₽шт

    Добавить в список желаний

    Фланцы для ПНД Ру 10 - таблица размеров

    Чертеж фланец для ПНД - размеры
    DN PE D K dp b d
    15 20 95 65 19 10 14
    20 25 105 75 26 12 14
    25 32 115 85 33 12 14
    32 40 135 100 39 14 18
    40 50 145 110 46 15 18
    50 63 160 125 59 15 18
    65 75 180 145 78 17 18
    80 90 195 160 91 17 18
    100 110 215 180 110 19 18
    100 125 250 210 135 20 18
    125 140 245 210 135 21 18
    150 160 280 240 161 21 22
    150 180 285 240 188 22 22
    200 225 335 295 222 21 22
    250 250 390 350 273 23 22
    250 280 395 350 294 26 22
    300 315 440 400 325 24 22
    350 355 500 460 377 24 22
    400 400 565 515 426 26 26
    450 450 615 565 465 28 26
    500 500 670 620 530 28 26
    600 560 780 725 630 31 30
    600 630 780 725 645 28 30
    700 710 894 840 740 30 30
    800 800 1010 950 820 37 33
    900 900 1115 1050 947 34 33
    1000 1000 1220 1160 1020 43 33
    Таблица размеров
    Артикул: fp200/10 Метки: ,

    Фланец прижимной расточенный — это элемент полиэтиленовой трубопроводной системы обеспечивающий надежное соединение и герметичность. Фланцевое соединение позволяет оперативно произвести замену или ремонт любого инженерного оборудования.

    далее...

    Вы можете модернизировать и масштабировать ПНД сети применяя минимум сварочных работ. Замена прокладок и метизов многократно увеличивает срок службы герметичного фланцевого соединения.

    Особенности расточенных фланцев:

    • Высокая прочность и надежность — стальная конструкция обеспечивает долговечность и безопасность соединения.
    • Устойчивость к коррозии — специальные покрытия и сплавы защищают фланцы от коррозии и агрессивных сред.
    • Универсальность применения  - фланцы стальные применяются в различных отраслях, таких как нефтегазовая промышленность, химическая промышленность, энергетика и строительство.
    • Различные исполнения - помимо плоских фланцев так же существуют варианты воротникового исполнения, нержавеющие, фланцы для пнд труб с вариантами давления от 6 до 40атм.
    Описание

    ОБЩИЕ ДАННЫЕ

    Фланец расточенный для ПНД - это незаменимый элемент при монтаже полиэтиленовых трубопроводов. Обеспечивает прочное и герметичное соединение пнд труб различного диаметра. Он изготавливается из высококачественной стали, что гарантирует долговечность и надежность эксплуатации. Для монтажа фланцев Вам потребуются дополнительно втулки под фланец соответствующего диаметра. Вот основные параметры расточенных фланцев:
    • Материал - углеродистая сталь
    • Диаметры: от 15 до 2000 мм
    • Тип соединения - на втулку
    • Рабочее давление - до 16 атм
    • Температурный диапазон - от -60 до +100 °C

    НАЗНАЧЕНИЕ

    В строительстве стальные фланцы используются для соединения трубопроводов, водопроводных систем, а также для монтажа запорно-регулирующей арматуры. В нефтегазовой отрасли расточенные фланцы используются в сопутствующих системах, обеспечивающих функционирование основной магистрали. В химической промышленности прижимные фланцы также используются в системах подачи и отвода жидкостей и газов в химических реакторах и других технологических установках. Условия применения расточенных фланцев ограниченно только требованиями к эксплуатации полиэтиленовых труб. Поэтому в газопроводах и системах ГВС и отопления фланцы применяются повсеместно.

    МОНТАЖ ФЛАНЦЕВ

    Монтаж расточенных фланцев требует соблюдения определенных правил и процедур для обеспечения надежного и герметичного соединения. Вам потребуются:
    • Ключи (гаечные, разводные и т.д.)
    • Динамометрический ключ
    • Уплотнительные прокладки
    • Смазка для болтов (антизадирная паста)
    • Очиститель и растворитель.
    Полную инструкцию можно скачать в разделе "Документы".
    порядок затягивания болтов
    порядок затягивания болтов

    расчет крепежа для фланцев
    ТАБЛИЦА КРЕПЕЖА ДЛЯ ФЛАНЦЕВ
    Ду фланец, мм Ру, атм. Фланцы ГОСТ 12820-01
    Отверстий Болт
    50 10 4 М16х60
    16 4 М16х80
    65 10 4 М16х60
    16 4 М16х80
    80 10 4 М16х60
    16 4 М16х80
    100 10 8 М16х80
    16 8 М16х80
    125 10 8 М16х80
    16 8 М16х80
    150 10 8 М20х90
    16 8 М20х90
    200 10 8 М20х90
    16 12 М20х90
    250 10 12 М20х90
    16 12 М24х100
    300 10 12 М20х90
    16 12 М24х100
    350 10 16 М20х90
    16 16 М24х100
    400 10 16 М24х100
    16 16 М27х110
    500 10 20 М24х100
    16 20 М30х130
    Характеристики
    Вес 3,38 кг
    Материал

    Сталь
    Тип

    расточенный
    Диаметр, мм Номинальный диаметр, мм

    Диаметр ПНД, мм Диаметр ПНД, мм

    200
    Давление Рабочее давление (атм.)

    10
    Количество отверстий Количество отверстий для болтов

    8
    ГОСТ

    ГОСТ 13547-2015
    Единица измерения

    шт
    Способ монтажа

    Втулка под фланец
