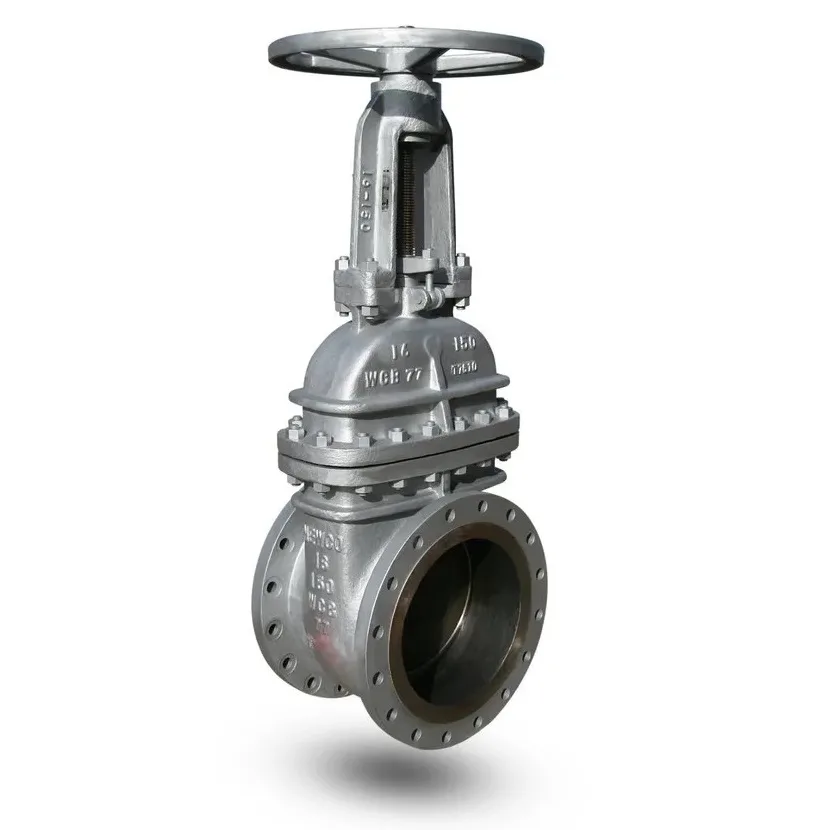

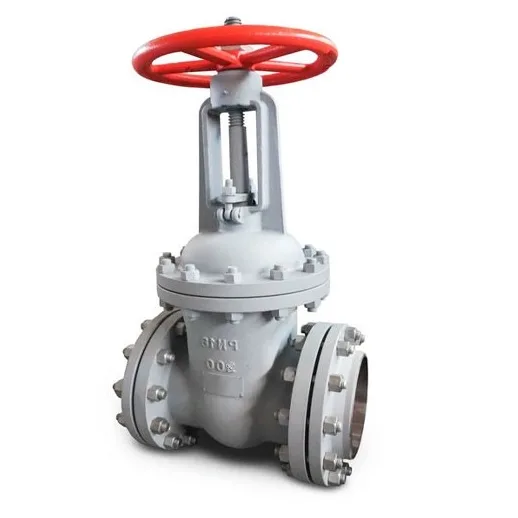

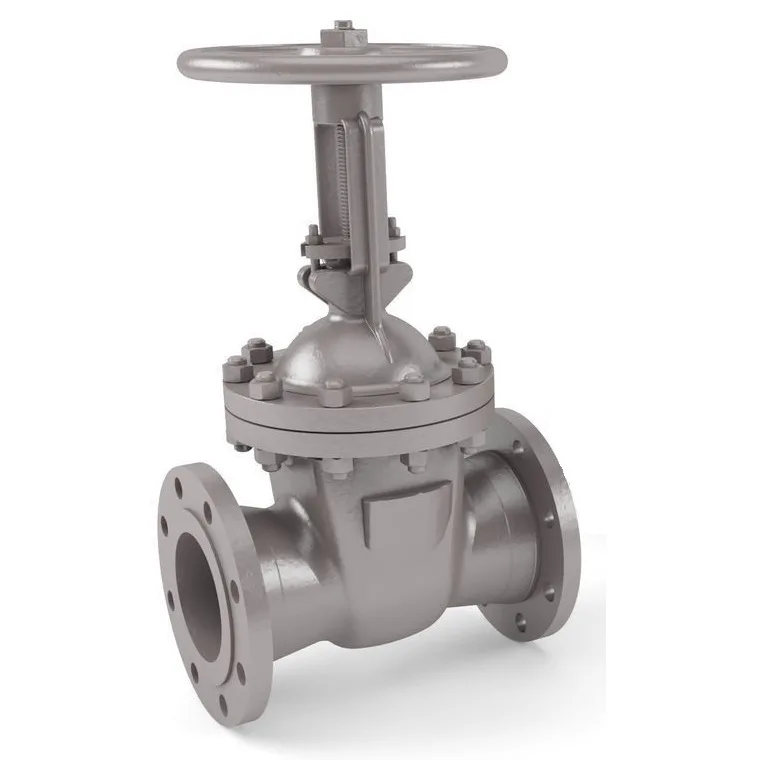

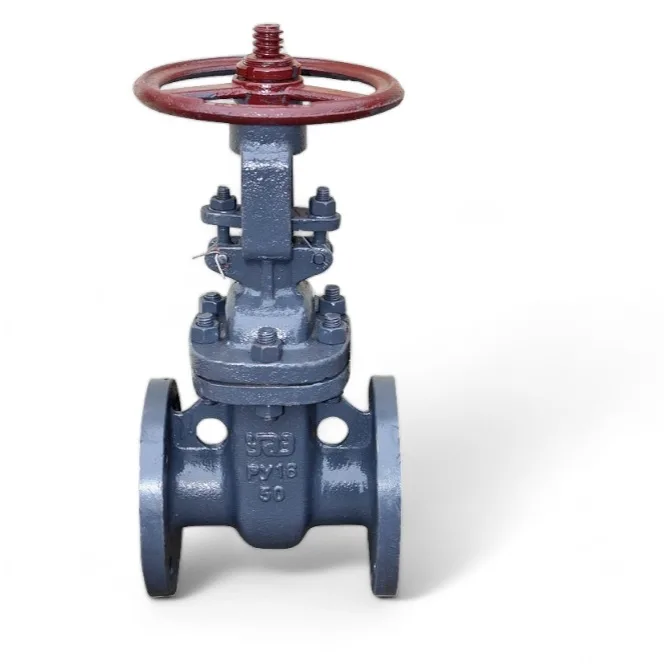

Задвижка DN80 PN16 30c41нж стальная
Задвижка DN80 PN16 30c41нж стальная
Задвижка DN80 PN16 30c41нж стальная
Задвижка DN80 PN16 30c41нж стальная
Задвижка DN80 PN16 30c41нж стальная
Задвижка DN80 PN16 30c41нж стальная
Задвижка DN80 PN16 30c41нж стальная
Задвижка DN80 PN16 30c41нж стальная

Задвижка DN80 PN16 30c41нж стальная

Задвижка DN80 PN16 30c41нж стальная
Задвижка DN80 PN16 30c41нж стальная
Задвижка DN80 PN16 30c41нж стальная
Задвижка DN80 PN16 30c41нж стальная
    Добавить в список желаний

    11 560 ₽

    Цена:

    расчет крепежа
    ТАБЛИЦА КРЕПЕЖА ДЛЯ ФЛАНЦЕВ
    Ду фланец, мм Ру, атм. Фланцы ГОСТ 12820-01
    Отверстий Болт
    50 10 4 М16х60
    16 4 М16х80
    65 10 4 М16х60
    16 4 М16х80
    80 10 4 М16х60
    16 4 М16х80
    100 10 8 М16х80
    16 8 М16х80
    125 10 8 М16х80
    16 8 М16х80
    150 10 8 М20х90
    16 8 М20х90
    200 10 8 М20х90
    16 12 М20х90
    250 10 12 М20х90
    16 12 М24х100
    300 10 12 М20х90
    16 12 М24х100
    350 10 16 М20х90
    16 16 М24х100
    400 10 16 М24х100
    16 16 М27х110
    500 10 20 М24х100
    16 20 М30х130

    Размеры задвижек 30с41нж

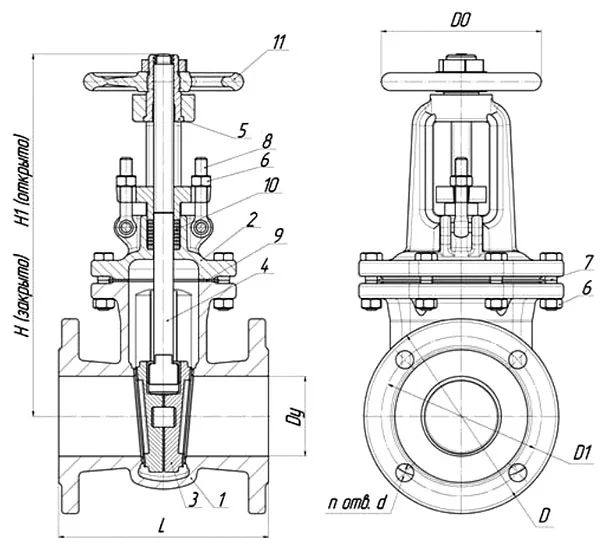

    30с41нж чертеж задвижка
    DN D H L Do вес
    50 160 380 180 160 18
    80 195 480 210 210 32
    100 215 565 230 210 43
    150 280 810 280 310 85
    200 335 1000 330 310 132
    250 405 1245 450 400 262
    300 460 1355 500 480 390
    350 520 1802 550 480 450
    400 580 2259 600 580 615
    500 710 2569 700 600 1000
    Таблица размеров

    Задвижка DN80 PN16 30с41нж — обеспечивает надежную и эффективную работу в различных отраслях промышленности. Данная стальная задвижка отличается повышенной прочностью, долговечностью и устойчивостью к экстремальным условиям эксплуатации.

    Особенности стальной задвижки 30с41нж:

    • Прочный корпус из высококачественной стали, обеспечивающий высокую механическую прочность и устойчивость к коррозии.

    • Надежный запорный механизм с плавным ходом, гарантирующий точное регулирование потока.

    • Широкий диапазон рабочих температур от -40°С до +450°С, что позволяет использовать задвижку в самых суровых условиях.

    • Простота в обслуживании и ремонте, что минимизирует время простоя оборудования.

    • Соответствие международным стандартам качества и безопасности.

    далее...

    Стальная задвижка 30с41нж - оптимальный выбор для систем трубопроводов, насосных станций, котельных, а также других промышленных объектов, где требуется надежный запорный клапан. Ее высокие эксплуатационные характеристики и долговечность гарантируют бесперебойную работу вашего оборудования в течение многих лет.

    11 560 ₽

    Добавить в список желаний

    Размеры задвижек 30с41нж

    30с41нж чертеж задвижка
    DN D H L Do вес
    50 160 380 180 160 18
    80 195 480 210 210 32
    100 215 565 230 210 43
    150 280 810 280 310 85
    200 335 1000 330 310 132
    250 405 1245 450 400 262
    300 460 1355 500 480 390
    350 520 1802 550 480 450
    400 580 2259 600 580 615
    500 710 2569 700 600 1000
    Таблица размеров
    Артикул: z3с80/16 Метки: ,

    Задвижка DN100 PN10 30с41нж - обеспечивает надежную и эффективную работу в различных отраслях промышленности. Данная стальная задвижка отличается повышенной прочностью, долговечностью и устойчивостью к экстремальным условиям эксплуатации.

    далее...

    Особенности стальной задвижки 30с41нж:

    • Прочный корпус из высококачественной стали, обеспечивающий высокую механическую прочность и устойчивость к коррозии.
    • Надежный запорный механизм с плавным ходом, гарантирующий точное регулирование потока.
    • Широкий диапазон рабочих температур от -40°С до +450°С, что позволяет использовать задвижку в самых суровых условиях.
    • Простота в обслуживании и ремонте, что минимизирует время простоя оборудования.
    • Соответствие международным стандартам качества и безопасности.

    Стальная задвижка 30с41нж - оптимальный выбор для систем трубопроводов, насосных станций, котельных, а также других промышленных объектов, где требуется надежный запорный клапан. Ее высокие эксплуатационные характеристики и долговечность гарантируют бесперебойную работу вашего оборудования в течение многих лет.

    Описание

    ОБЩИЕ ДАННЫЕ

    Задвижка 30с41нж- запирающий элемент трубопроводной арматуры. Надежное решение в местах где необходимо обеспечить перекрытие потока.

    Выполненные по ГОСТ 5762-2002 задвижки гарантируют защиту от коррозии. Изделие изготовлено полностью из стали, что обеспечивает длительный срок службы. В процессе монтажа необходимо учитывать вес изделия и при необходимости применять грузоподъемное оборудование.

    НАЗНАЧЕНИЕ

    Стальные задвижки - основной элемент входящий в группу запорной арматуры. Они создают герметичное перекрытие трубопровода при высоких давлениях. В некоторых случаях возможно использование задвижки для управления потока .
    Двухдисковый клин, применяемый в стальных задвижках гарантирует стабильную работу в температурных пределах от -40 до 560º С. А в совокупности с применением различных марок стали (2Cr13)  для изготовления корпуса - задвижки показывают особую устойчивость к агрессивным и токсичным средам.

    МОНТАЖ ЗАДВИЖЕК

    Для монтажа потребуются фланцы и крепеж - болты и гайки. Воспользуйтесь данными из таблицы (перейдите по ссылке "Расчет Крепежа") чтобы не ошибиться в подборе необходимых материалов.

    Используйте паронитовые прокладки с диаметрами соответствующим фланцам. Обратите внимание на правильный порядок затягивания болтов на фланцевых соединениях.

    порядок затягивания болтов
    порядок затягивания болтов

    расчет крепежа для фланцев
    ТАБЛИЦА КРЕПЕЖА ДЛЯ ФЛАНЦЕВ
    Ду фланец, мм Ру, атм. Фланцы ГОСТ 12820-01
    Отверстий Болт
    50 10 4 М16х60
    16 4 М16х80
    65 10 4 М16х60
    16 4 М16х80
    80 10 4 М16х60
    16 4 М16х80
    100 10 8 М16х80
    16 8 М16х80
    125 10 8 М16х80
    16 8 М16х80
    150 10 8 М20х90
    16 8 М20х90
    200 10 8 М20х90
    16 12 М20х90
    250 10 12 М20х90
    16 12 М24х100
    300 10 12 М20х90
    16 12 М24х100
    350 10 16 М20х90
    16 16 М24х100
    400 10 16 М24х100
    16 16 М27х110
    500 10 20 М24х100
    16 20 М30х130
    Характеристики
    Вес 32 кг
    Габариты 480 × 210 × 195 мм
    Материал

    Сталь
    Тип

    30с41нж
    Давление Рабочее давление (атм.)

    16
    Диаметр, мм Номинальный диаметр, мм

    ГОСТ

    ГОСТ 8437-75
    Единица измерения

    шт
    Способ монтажа

    Фланец
    Страна изготовитель

    Россия
