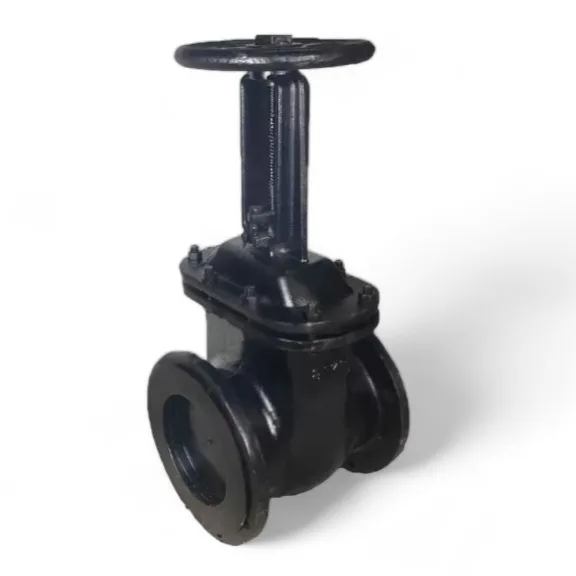

Задвижка DN350 PN10 30ч6бр чугунная
141 550 ₽
Цена:
ТАБЛИЦА КРЕПЕЖА ДЛЯ ФЛАНЦЕВ
| Ду фланец, мм | Ру, атм. | Фланцы ГОСТ 12820-01 | |
|---|---|---|---|
| Отверстий | Болт | ||
| 50 | 10 | 4 | М16х60 |
| 16 | 4 | М16х80 | |
| 65 | 10 | 4 | М16х60 |
| 16 | 4 | М16х80 | |
| 80 | 10 | 4 | М16х60 |
| 16 | 4 | М16х80 | |
| 100 | 10 | 8 | М16х80 |
| 16 | 8 | М16х80 | |
| 125 | 10 | 8 | М16х80 |
| 16 | 8 | М16х80 | |
| 150 | 10 | 8 | М20х90 |
| 16 | 8 | М20х90 | |
| 200 | 10 | 8 | М20х90 |
| 16 | 12 | М20х90 | |
| 250 | 10 | 12 | М20х90 |
| 16 | 12 | М24х100 | |
| 300 | 10 | 12 | М20х90 |
| 16 | 12 | М24х100 | |
| 350 | 10 | 16 | М20х90 |
| 16 | 16 | М24х100 | |
| 400 | 10 | 16 | М24х100 |
| 16 | 16 | М27х110 | |
| 500 | 10 | 20 | М24х100 |
| 16 | 20 | М30х130 | |

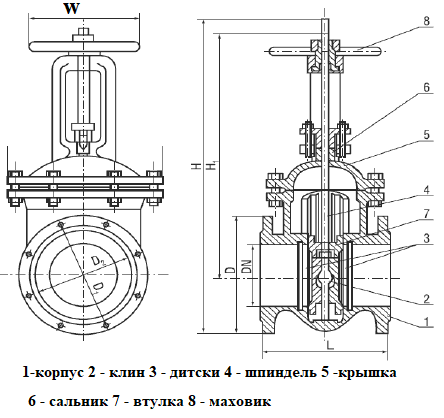

Размеры задвижек 30ч6бр
| DN | L | H1 | H | D | W | вес |
| 50 | 180 | 245 | 310 | 125 | 160 | 18 |
| 80 | 210 | 310 | 385 | 150 | 160 | 29 |
| 100 | 230 | 380 | 485 | 215 | 200 | 39 |
| 125 | 255 | 430 | 550 | 245 | 240 | 58 |
| 150 | 280 | 500 | 640 | 280 | 240 | 74 |
| 200 | 330 | 650 | 820 | 335 | 280 | 125 |
| 250 | 450 | 740 | 945 | 405 | 320 | 179 |
| 300 | 500 | 925 | 1155 | 460 | 360 | 253 |
| 350 | 550 | 1225 | 1535 | 460 | 400 | 344 |
| 400 | 600 | 1480 | 1560 | 565 | 500 | 460 |
Задвижка DN350 PN10 30ч6бр — надежное решение для ваших трубопроводных систем. Данная задвижка отличается превосходными характеристиками, обеспечивающими эффективную и безопасную эксплуатацию.
Ключевые особенности задвижки 30ч6бр
1.Клин — обеспечивает плотное закрытие и предотвращает утечки, продлевая срок службы изделия.
2.Высокая пропускная способность — оптимальная конструкция обеспечивает минимальные потери давления в трубопроводе.
3.Устойчивость к коррозии — корпус и другие металлические части изготовлены из высококачественных материалов, стойких к воздействию агрессивных сред.
141 550 ₽
Размеры задвижек 30ч6бр
| DN | L | H1 | H | D | W | вес |
| 50 | 180 | 245 | 310 | 125 | 160 | 18 |
| 80 | 210 | 310 | 385 | 150 | 160 | 29 |
| 100 | 230 | 380 | 485 | 215 | 200 | 39 |
| 125 | 255 | 430 | 550 | 245 | 240 | 58 |
| 150 | 280 | 500 | 640 | 280 | 240 | 74 |
| 200 | 330 | 650 | 820 | 335 | 280 | 125 |
| 250 | 450 | 740 | 945 | 405 | 320 | 179 |
| 300 | 500 | 925 | 1155 | 460 | 360 | 253 |
| 350 | 550 | 1225 | 1535 | 460 | 400 | 344 |
| 400 | 600 | 1480 | 1560 | 565 | 500 | 460 |
Задвижка 30ч6брр - классическое решение для ваших трубопроводных систем в местах, где необходим запирающий элемент.
Данная задвижка отличается превосходными характеристиками, обеспечивающими эффективную и безопасную эксплуатацию.
далее...
Вот некоторые особенности задвижки 30ч6бр :
- Чугунный клин - обеспечивает плотное закрытие и предотвращает утечки, продлевая срок службы изделия.
- Высокая пропускная способность - оптимальная конструкция обеспечивает минимальные потери давления в трубопроводе.
- Устойчивость к коррозии - корпус и другие её части изготовлены из высококачественных материалов, стойких к воздействию агрессивных сред.
- Простота и удобство в эксплуатации - плавный ход шпинделя и четкое позиционирование клина делают управление задвижкой легким и интуитивно понятным.
Надежность и долговечность - конструкция задвижки рассчитана на многолетнюю безаварийную работу в различных условиях эксплуатации. - Задвижка 30ч6бр - это решение для широкого спектра применений в таких отраслях, как: нефтегазовая промышленность, водоснабжение, теплоэнергетика и многие другие. Ее высокие технические характеристики и безупречное качество сборки гарантируют бесперебойную работу в системах водоснабжения с высокими требованиями.
Описание
ОБЩИЕ ДАННЫЕ
Задвижка 30ч6бр - запирающий элемент трубопроводной арматуры. Классическое решение в местах где необходимо обеспечить надежное перекрытие потока.
Выполненные по ГОСТ 8437-75 задвижки гарантируют исключительную защиту от коррозии. Изделие изготовлено полностью из чугуна, что обеспечивает долговечность и ремонтопригодность. В процессе монтажа необходимо учитывать вес изделия, который будет примерно в два раза больше по сравнению с современными аналогами.
НАЗНАЧЕНИЕ
Задвижки с обрезиненным клином - основной элемент входящий в группу запорной арматуры. Они обеспечивают герметичное перекрытие трубопровода. В некоторых случаях возможно использование задвижки для управления потока рабочей среды.
В зависимости от диаметра и технического задания возможно применение различных типов управления:
- штурвал
- редуктор
- электропривод.
МОНТАЖ ЗАДВИЖЕК
Для монтажа потребуются фланцы и крепеж - болты и гайки. Воспользуйтесь данными из таблицы (перейдите по ссылке "Расчет Крепежа") чтобы не ошибиться в подборе необходимых материалов.
Используйте паронитовые прокладки с диаметрами соответствующим фланцам. Обратите внимание на правильный порядок затягивания болтов на фланцевых соединениях.
порядок затягивания болтов
ТАБЛИЦА КРЕПЕЖА ДЛЯ ФЛАНЦЕВ
| Ду фланец, мм | Ру, атм. | Фланцы ГОСТ 12820-01 | |
|---|---|---|---|
| Отверстий | Болт | ||
| 50 | 10 | 4 | М16х60 |
| 16 | 4 | М16х80 | |
| 65 | 10 | 4 | М16х60 |
| 16 | 4 | М16х80 | |
| 80 | 10 | 4 | М16х60 |
| 16 | 4 | М16х80 | |
| 100 | 10 | 8 | М16х80 |
| 16 | 8 | М16х80 | |
| 125 | 10 | 8 | М16х80 |
| 16 | 8 | М16х80 | |
| 150 | 10 | 8 | М20х90 |
| 16 | 8 | М20х90 | |
| 200 | 10 | 8 | М20х90 |
| 16 | 12 | М20х90 | |
| 250 | 10 | 12 | М20х90 |
| 16 | 12 | М24х100 | |
| 300 | 10 | 12 | М20х90 |
| 16 | 12 | М24х100 | |
| 350 | 10 | 16 | М20х90 |
| 16 | 16 | М24х100 | |
| 400 | 10 | 16 | М24х100 |
| 16 | 16 | М27х110 | |
| 500 | 10 | 20 | М24х100 |
| 16 | 20 | М30х130 | |
Характеристики
| Вес | 344 кг |
|---|---|
| Габариты | 1535 × 1225 × 550 мм |
| Материал |
Чугун |
| Тип |
30ч6бр |
| Давление Рабочее давление (атм.) |
10 |
| Диаметр, мм Номинальный диаметр, мм | |
| ГОСТ |
ГОСТ 8437-75 |
| Единица измерения |
шт |
| Способ монтажа |
Фланец |
| Страна изготовитель |
Россия |
доставка и оплата
Условия доставки
- Стоимость доставки от 3000 руб. по Краснодару.
- Доставка осуществляется собственным и наёмным транспортом.
- Уведомление об оплате обязательно.
- Стоимость доставки по Краснодарскому краю рассчитывается индивидуально.
В Таблице приведена справочная стоимость Доставки (тыс.руб.) на популярные направления:
| Направление | км | Газель | Еврофура |
|---|---|---|---|
| Анапа | 163 | 18 | 30 |
| Армавир | 230 | 25 | 40 |
| Афипский | 30 | 10 | 18 |
| Белореченск | 110 | 15 | 28 |
| Геленджик | 195 | 20 | 38 |
| Ейск | 255 | 25 | 45 |
| Каневская | 135 | 16 | 28 |
| Кропоткин | 150 | 18 | 30 |
| Лабинск | 200 | 20 | 38 |
| Направление | км | Газель | Еврофура |
|---|---|---|---|
| Майкоп | 135 | 18 | 35 |
| Новороссийск | 150 | 25 | 35 |
| Пластуновская | 50 | 12 | 25 |
| Славянск на Кубани | 90 | 12 | 25 |
| Темрюк | 146 | 20 | 40 |
| Тихорецк | 160 | 22 | 42 |
| Туапсе | 160 | 25 | 45 |
| Усть Лабинск | 75 | 15 | 35 |
| Яблоновский | 12 | 10 | 25 |
Условия оплаты
- Работаем с Юридическими лицами
- Безналичный расчёт
- Безналичный расчет путем перевода на р/с в СБЕРБАНК РОССИИ с учетом НДС.
- Получите счет на оплату после оформления заказа
- Оплатите через любой банк на территории РФ.
- Отсрочка платежа - доступна нашим клиентам.
Заказ товара и условия оплаты можно обсудить с Вашим менеджером.

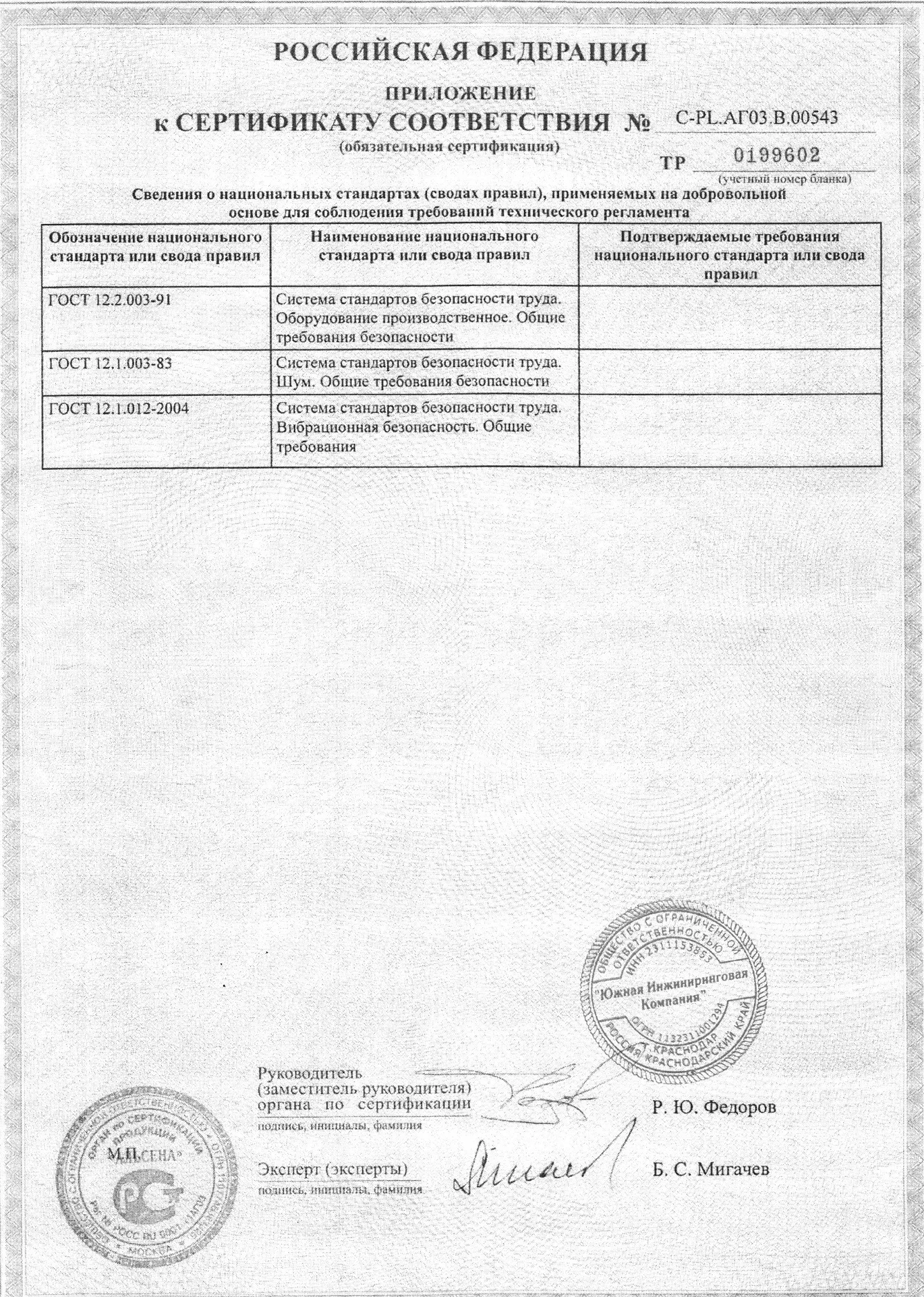

Документы
